SPS工房オリジナルパーツ第４弾！ セラスーパーライブサウンドシステムウーハー改造 作業日：2004年6月19日

【注意事項】 この作業はある程度の電気回路の知識が必要です。 無闇に作業すると最悪の場合、車両火災を引き起こす可能性もあります。 当方では一切責任を負いませんので、自己責任で自信がある方のみ行ってください。

■製作経緯 スーパーライブ（以下SLSS）仕様のセラのウーハーであるARW（アコースティック・レゾネンス・ウーハー）の中のスピーカーをもっとパワフルな物に交換しようと言うのが経緯です。ウーハー用スピーカーでも10cmと言うのは単品では購入が難しいので今回は10cmスピーカーを使ってるウーハーを分解して移植しました。アンプも純正じゃ足りないのでそのまま移植。

■必要な部品 ・セラスーパーライブ仕様車搭載ウーハー（ARW） ・カロッツェリア パワードサブウーハー TS-WX105A ・ブチルテープ ・すきまクッションテープ ・４端子コネクタ ・２線コード ・スパイラルチューブ ・アルミケース ・平型ギボシ 今回アンプ部分を別にしたのでアルミケースを使いました。ボックス内に内蔵してしまえば必要ないです。

■必要な道具 ・プラスドライバー ・グラインダー ・やすり ・圧着ペンチ 必要な道具は以上です。最近ではダイソー等の100均でもはんだ関係が売ってるので安価に入手できますよ。

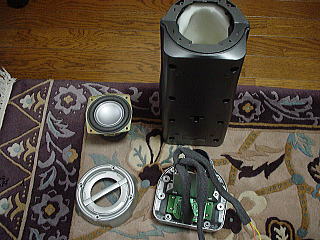

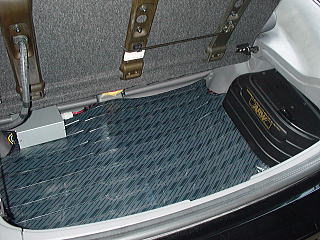

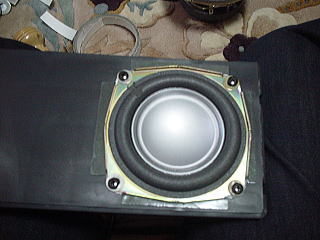

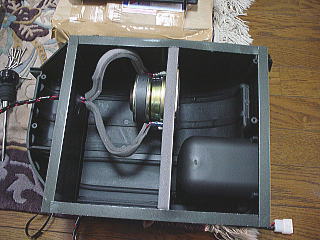

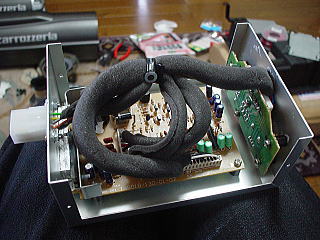

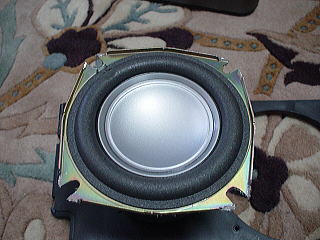

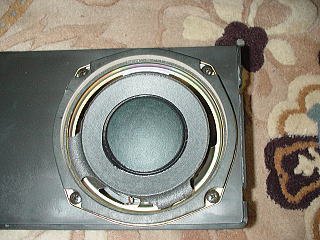

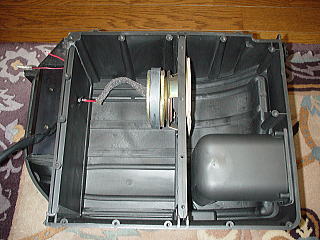

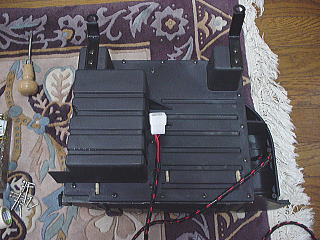

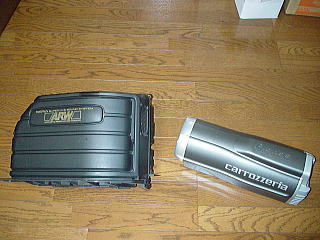

■作業方法 �@ARW・カロウーハーの分解 左がセラのスーパーライブ用純正ウーハー（トランク右側に付いてます） 右がカロッツェリア TS-WX105A です。他社の物でも10cmウーハーを使ったものであれば流用できると思います。 今回はこの中身をARWに移植するわけです。 裏のネジを外します。全部で１８本あります。（多すぎ） ついでに左側に付いてる純正アンプも不要なので外してしまいます。 カロの方も分解してスピーカーとアンプ回路と別々にしておきます。 �Aスピーカーの取りつけ ARWの純正スピーカーです。大体みんなこんな事になっちゃってます^_^; さすがに１０年以上はもたないようですな〜。 とっととネジを外して撤去します。 カロのスピーカーのネジ穴が微妙に合わないのでグラインダーでカットして穴を切り込み状態にしておきます。 純正のスピーカーが付いていた板に固定します。板とスピーカーの間には密閉性を高めるためにブチルを貼っておきます。ネジはワッシャーを入れて止めると良いです。 �B組み立て スピーカーをケースに戻します。ボックス内の配線にはすきまクッションテープを巻いておきます（ビビリ防止）。ボックスの淵にはブチルを貼っておき、最後に蓋をしてネジを締めます。（１８本締めるの大変・・・。） こんな感じになります。 �Cアンプ部分の作成 今回は外付けタイプにしたので、アンプが入るケースを作りました。 蓋をするとこんな感じ。時限爆弾じゃありません。（爆） �D完成 後は、セラに取り付けて完成。 音の方は流石にSLSS標準20Wの5倍にあたる100Wあるのでかなりパワーがあります。ただ、SLSSのウーハーボックスは20Wのウーハー用に設計されてるので今回つけた100Wのウーハーは完全にキャパオーバー。なので本来の100Wの音は出てないかもしれませんね。。。ま、聞いた感じではかなり良いのでオススメです( ^^)
